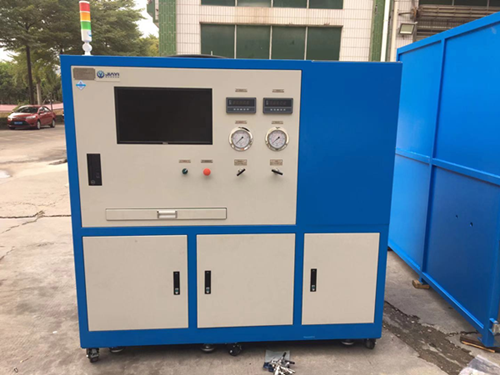

点击图片查看原图
功能概述：
本试验设备符合GB9706.1-2020条款9.7.5水压试验要求。该试验设备作为检测压力容器的主要设备，对保证其质量和提高其可靠性有重要作用。可对试验水压力、时间等进行控制，可对异常情况自动处理。
二、系统结构：
整个控制系统，我们采用上位机+PLC＋压力传感器、仪表+变频调节升压模式，并对所有的开关量进行闭合监控，并采用逻辑关系，保证系统的安全和可靠，能够进行故障记录。
三、设备特点：
1、技术先进，结构设计合理。外型美观大方的特点。
2、所有承压零件都采用国际知名品的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。
3、计算机控制升压压力，实时显示压力曲线，试验完毕后，可以存储或打印试验报告。
4、采用自动控制技术,可以精确控制压力，系统配置有自动阀，防止最大压力超压，可设定最大压力值，系统永不超压.
5、可进行各种异常状况的处理，包括压力，电等异常情况。
6、计算机数据采集处理，打印输出压力值、实验时间参数；
7、试验压力-时间曲线能够在屏幕上显示并能打印或存储在存储器内，计算机控制，存储器有USB接口，可连接打印机并打印实验压力曲线；
8、系统配置有自动控制软件，可设定升压压力，升压时间，泄压压力，实现自动升压控制，自动泄压控制。
四、技术参数：
1. 水压压力：0~30MPa（可以调节）；
2. 压力精度：0.01MPa；
3. 试验介质：清水；
4. 试验介质温度：常温；
5. 环境温度温度：室温；
6. 被测件一次可测试1个；
7. 水箱容积：≥200L;
8. 水箱配有上下液位开关，具有自动补水功能，保证设备连续注水功能；
9. 保压时间：0~3600S可设定；
10. 调压方式：自动变频调压；
11. 变频器控制方式：PLC控制；
12. 所有承压零件都采用知名品牌的标准零件，采用高压水管螺丝连接无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护;
13. 系统配置有自动控制软件，可设定升压压力，升压时间，泄压压力，泄压时间，实现自动升压控制，自动泄压控制;
14. 计算机数据采集处理，实时显示压力-时间曲线，试验完毕后可以打印试验报告。
15. 测试样品安全保护箱，配有观察窗，工业铝材+铁板烤漆;
16. 设备保护：缺水保护、缺相保护、漏电保护、短路保护、超压保护；计算机数据采集处理
17. 设备电源：AC380V，50HZ ，10KW。
五、设备构成：
1、增压系统：储水箱、增压泵、三相电机、压力表、单向阀、电磁阀、高压管等
2、采集控制系统：计算机、软件、PLC、变频器、传感器等。
3、样品保护箱。
